Bezpieczny dostęp do infrastruktury szkolnej

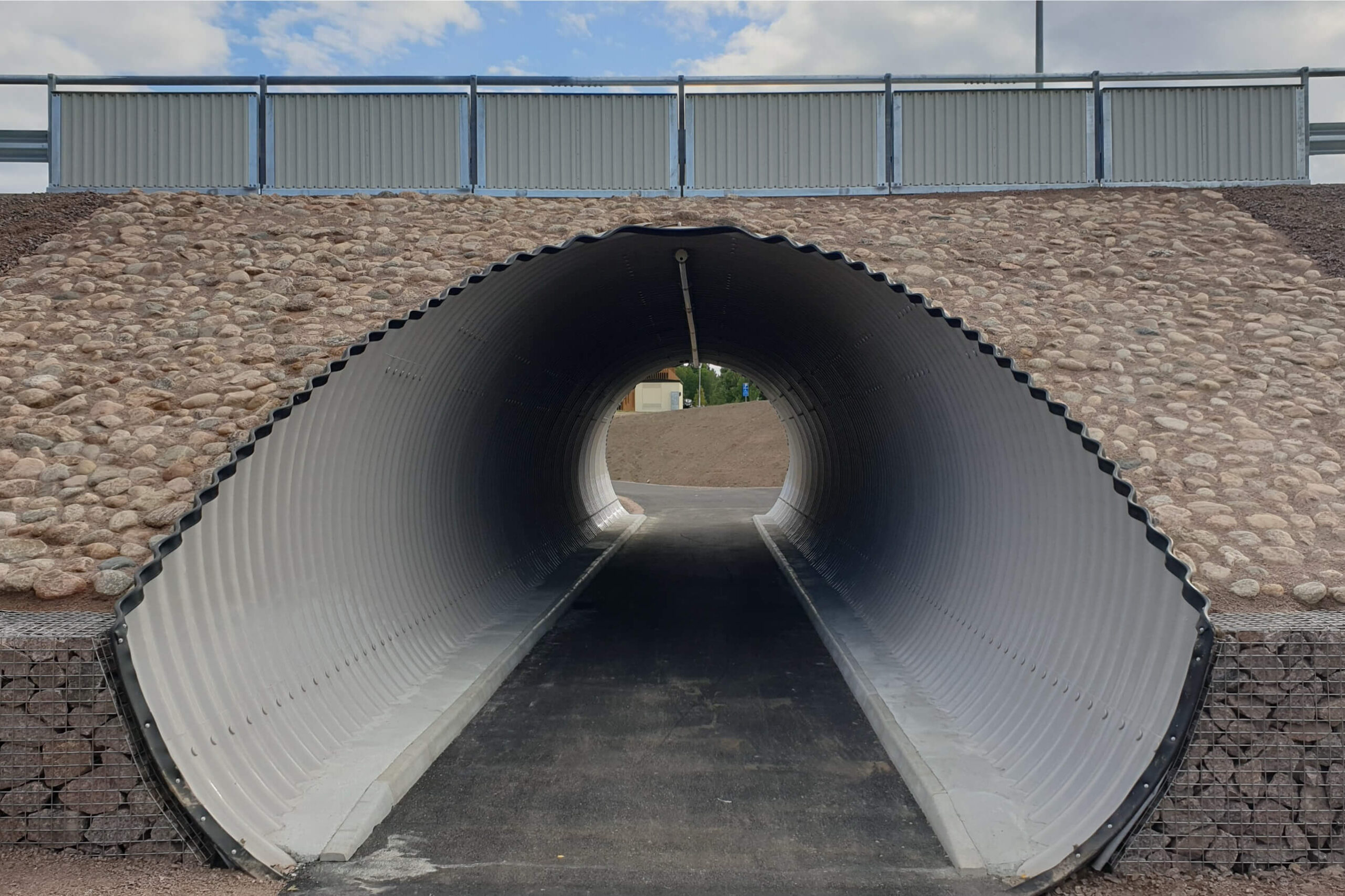

Rozwiązanie ViaCon – podziemne przejście dla pieszych – zapewniło bezpieczny dostęp do nowopowstającego budynku szkoły w mieście Tibro w Szwecji.

Wyzwanie realizacyjne

Podczas opracowywania planu budowy nowej szkoły w mieście Tibro, w Szwecji jedną z głównych kwestii był bezpieczny dostęp do obiektu. Wymagałoby to budowy przejścia podziemnego pod drogą nr 20.

Założenia projektowe obejmowały:

  • Obciążenie zgodne z EN 1991-2
  • Wysokość naziomu 1,15 metra
  • Parametry zasypki zgodne z lokalnymi normami – Szwedzką Metodą Obliczeniową
  • Okres eksploatacji 80 lat
  • Warstwy ochrony antykorozyjnej: powłoka cynkowa o grubości zgodnej z normą EN ISO 1461, powierzchnia konstrukcji pomalowana w zakresie 1,5 m od wlotu i wylotu na zewnątrz farbą o grubości 300 μm
Pobierz studium przypadku w pdf

Zastosowane rozwiązanie

Firma ViaCon dostarczyła rozwiązanie dla przejścia podziemnego, spełniające oczekiwania zamawiającego.

Powstała konstrukcja stalowa ma następujące parametry:

  • Rozpiętość: 4,22 m
  • Wysokość: 3,72 m
  • Długość dołem: 25 m
  • Długość górą: 15,34 m
  • Grubość blachy: 5 mm
  • Stal: S355MC

Przewaga technologiczna

Dzięki ViaCon przejście podziemne zapewniło bezpieczny dostęp do nowej szkoły, a także przyniosło inne korzyści, w tym:

  • Szybki i łatwy montaż
  • Niższy koszt realizacji projektu
  • Mniejszą liczbę wypadków i ich ofiar

Stal w 100% nadaje się do recyklingu, przyczyniając się do rozwoju gospodarki o obiegu zamkniętym po zakończeniu eksploatacji obiektu.
