Tunel kolejowy: 3-krotnie szybsza budowa

Zastosowanie rozwiązań z blach falistych skróciło czas budowy drugiego tunelu kolejowego w Algierii. Technologia ta pozwala na znacznie szybszą realizację inwestycji.

Wyzwanie realizacyjne

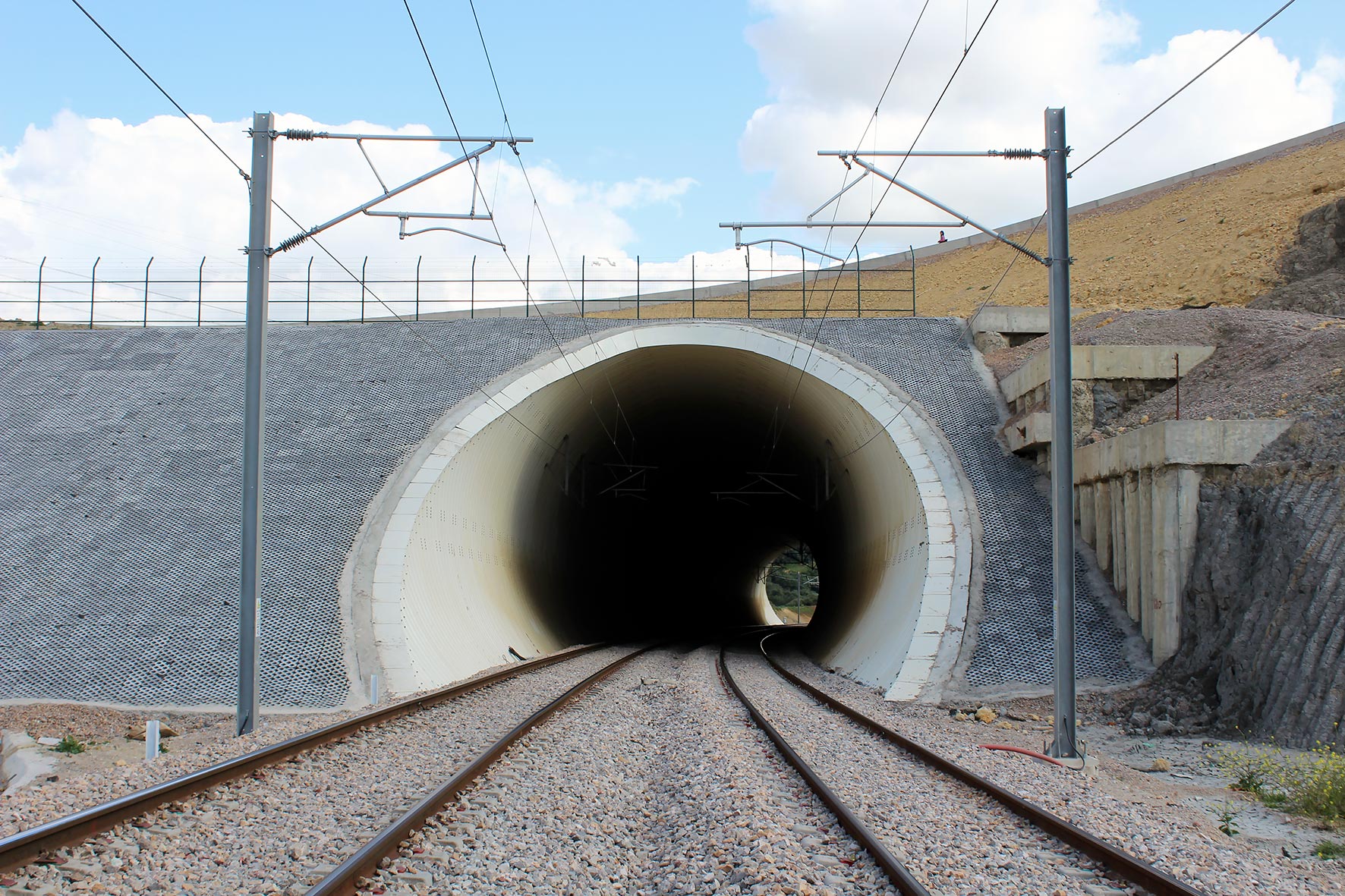

Podczas budowy tunelu Birtouta-Sidi Abdallah-Zéralda w Algierii, firma wykonawcza zbudowała pierwszy tunel w technologii żelbetowej, co zajęło kilka miesięcy.

W obliczu ograniczeń czasowych wykonawca zmuszony był do znacznego przyspieszenia budowy, dlatego podjęto decyzję o budowie drugiego tunelu ze stali falistej.

Zastosowane rozwiązanie

ViaCon Polska przeprowadziła konsultacje z wykonawcami projektu i firmą wykonawczą drugiego tunelu kolejowego. Czas budowy tunelu z blach falistych został znacznie skrócony w porównaniu do wielomiesięcznej budowy pierwszego tunelu żelbetowego. Szacuje się, że czas montażu był trzykrotnie krótszy niż w przypadku pierwszego tunelu żelbetowego i został ukończony w ciągu zaledwie kilku tygodni. Konstrukcja z blachy falistej typu ViaPlate® 380, typ VP3-R94 firmy ViaCon przyczyniła się do terminowego ukończenia inwestycji.

Parametry

  • Rozpiętość: 12,02 m
  • Wysokość: 12,02 m
  • Długość dołem: 180,08 m
  • Długość górą: 138,62 m
  • Stal: S315MC
Pobierz studium przypadku w pdf

Specyfikacja

  • Produkt: Konstrukcja stalowa z blachy falistej ViaPlate® 380
  • Obciążenie: Zgodnie z EN 1991
  • Wysokość naziomu: 6,71 m nad konstrukcją 6,00 m w pozostałym obszarze
  • Parametry zasypki: Materiał zagęszczony do 98% wg. Standardowej Próby Proctora
  • (γ = 24,10 kN/m3 do 2 m wysokości nad kluczem i γ < 20,30 kN/m3 powyżej 2 m)
  • Oddziaływania sejsmiczne: Uwzględniono wpływ oddziaływań sejsmicznych o wartości współczynnika przyśpieszeń poziomych Ah=0.4
  • Trwałość: 100 lat
  • Ochrona antykorozyjna: Powłoka cynkowa o grubości zgodnej z normą EN ISO 1461, wewnętrzna powierzchnia konstrukcji pomalowana farbą poliuretanową o grubości 100 μm
